· Coupling assembled by pressing a polyurethane sleeve into hubs on both sides
· Can absorb vibration, parallel, angular misalignments and shaft end-play
· Resistance to oil and electrical insulation

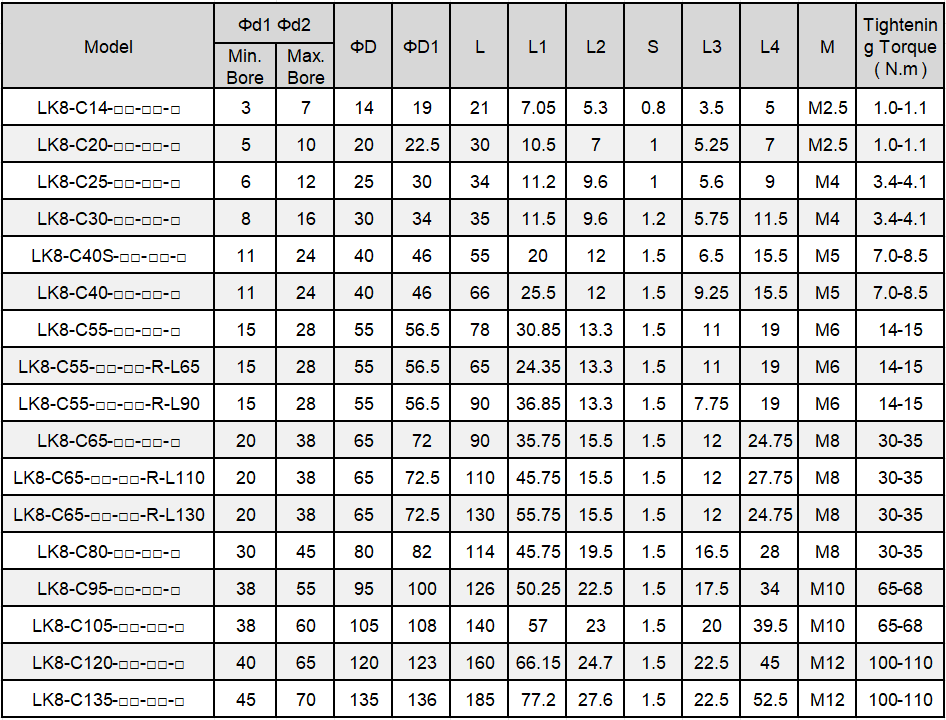

Dimensions(mm)
Model | Φd1 Φd Min. Bore | Φd1 Φd Max. Bore | ΦD | ΦD1 | L | L1 | L2 | S | L3 | L4 | M | Tightening Torque ( N.m ) |
LK8-C14 | 3 | 7 | 14 | 19 | 21 | 7.05 | 5.3 | 0.8 | 3.5 | 5 | M2.5 | 1.0-1.1 |
LK8-C20 | 5 | 10 | 20 | 22.5 | 30 | 10.5 | 7 | 1.0 | 5.25 | 7 | M2.5 | 1.0-1.1 |
LK8-C25 | 6 | 12 | 25 | 30 | 34 | 11.2 | 9.6 | 1.0 | 5.6 | 9 | M4 | 3.4-4.1 |
LK8-C30 | 8 | 16 | 30 | 34 | 35 | 11.5 | 9.6 | 1.0 | 5.6 | 9 | M4 | 3.4-4.1 |
LK8-C40S | 11 | 24 | 40 | 46 | 55 | 20 | 12 | 1.5 | 6.5 | 16.5 | M5 | 7.0-8.5 |
LK8-C55 | 15 | 28 | 55 | 56.5 | 78 | 30.85 | 13.3 | 1.5 | 11 | 19 | m6 | 14-15 |
LK8-C65 | 20 | 38 | 65 | 72 | 90 | 35.75 | 15.5 | 1.5 | 12.2 | 24.75 | M8 | 30-35 |
LK8-C80 | 30 | 45 | 80 | 82 | 114 | 45.75 | 19.5 | 1.5 | 12 | 24.75 | M8 | 30-35 |
LK8-C95 | 38 | 55 | 95 | 100 | 126 | 50.25 | 22.5 | 1.5 | 17.5 | 34 | M10 | 65-68 |
LK8-C105 | 38 | 60 | 105 | 108 | 140 | 57 | 23 | 1.5 | 20 | 39.5 | M10 | 65-68 |
LK8-C120 | 40 | 65 | 120 | 123 | 160 | 66.15 | 24.7 | 1.5 | 22.5 | 45 | M12 | 100-110 |
LK8-C135 | 45 | 70 | 135 | 136 | 185 | 77.2 | 27.6 | 1.5 | 22.5 | 52.5 | M12 | 100-110 |
Specifications(mm)
Model | Rated Torque (N.m) | Max. Rotational Frequency (rpm) | Moment of Inertia ( Kg.m²) | Static Torsional Stiffness (N.m / rad) | Errors of Eccentricity (mm) | Errors of Angularity ( ° ) | Errors of Shaft End-play (mm) | N.W. (g) |
LK8-C14-B | 0.7 | 27000 | 2.0×10-7 | 8.6 | 0.15 | 1 | +0.60 | 7 |
LK8-C20-B | 1.8 | 19000 | 1.06×10-6 | 17 | 0.19 | 1 | +0.80 | 19 |
LK8-C25-B | 3.0 | 15200 | 3.15×10-6 | 51 | 0.2 | 1 | +0.90 | 32 |
LK8-C30-B | 4.0 | 12700 | 6.15×10-6 | 62 | 0.2 | 1 | +1.00 | 46 |
LK8-C40S-B | 6.0 | 9550 | 3.01×10-5 | 380 | 0.2 | 1 | +1.20 | 113 |
LK8-C40-B | 6.0 | 9550 | 3.66×10-5 | 550 | 0.2 | 1 | +1.20 | 137 |
LK8-C14-Y | 1.2 | 27000 | 2.0×10-7 | 15 | 0.1 | 1 | +0.60 | 7 |
LK8-C120-Y | 3.0 | 19000 | 1.06×10-6 | 31 | 0.13 | 1 | +0.80 | 19 |
LK8-C25-Y | 5.0 | 15200 | 3.15×10-6 | 65 | 0.14 | 1 | +0.90 | 32 |
LK8-C30-Y | 7.5 | 12700 | 6.15×10-6 | 73 | 0.15 | 1 | +1.00 | 46 |
LK8-C40S-Y | 12 | 9500 | 3.01×10-5 | 570 | 0.1 | 1 | +1.20 | 113 |
LK8-C40-Y | 12 | 9500 | 3.66×10-5 | 570 | 0.1 | 1 | +1.20 | 137 |
LK8-C155-Y | 35 | 6950 | 1.60×10-4 | 1600 | 0.14 | 1 | +1.40 | 344 |
LK8-C65-Y | 95 | 5850 | 3.55×10-4 | 3000 | 0.15 | 1 | +1.50 | 505 |
LK8-C80-Y | 190 | 4750 | 1.04×10-3 | 5300 | 0.17 | 1 | +1.80 | 1006 |
LK8-C95-Y | 265 | 4000 | 2.27×10-3 | 6200 | 0.19 | 1 | +2.00 | 1531 |
LK8-C105-Y | 310 | 3600 | 3.79×10-3 | 10870 | 0.23 | 1 | +2.10 | 2106 |
LK8-C14-R | 2.0 | 27000 | 2.0×10-7 | 22 | 0.06 | 0.9 | +0.60 | 7 |
LK8-C20-R | 5.0 | 19000 | 1.06×10-6 | 51 | 0.08 | 0.9 | +0.80 | 19 |
LK8-C25-R | 9.0 | 15200 | 3.15×10-6 | 85 | 0.08 | 0.9 | +0.90 | 32 |
LK8-C30-R | 12.5 | 12700 | 6.15×10-6 | 130 | 0.09 | 0.9 | +1.00 | 46 |
LK8-C40S-R | 21 | 9550 | 3.01×10-5 | 1200 | 0.06 | 0.9 | +1.20 | 113 |
LK8-C40-R | 21 | 9550 | 3.66×10-5 | 1200 | 0.06 | 0.9 | +1.20 | 137 |
LK8-C55-R | 60 | 6950 | 1.60×10-4 | 2600 | 0.1 | 0.9 | +1.40 | 344 |
LK8-C65-R | 160 | 5850 | 3.55×10-4 | 4900 | 0.1 | 0.9 | +1.50 | 505 |
LK8-C80-R | 325 | 4750 | 1.04×10-3 | 6500 | 0.1 | 0.9 | +1.80 | 1006 |
LK8-C95-R | 450 | 4000 | 2.27×10-3 | 8900 | 0.1 | 0.9 | +2.00 | 1531 |
LK8-C105-R | 525 | 3600 | 3.79×10-3 | 25759 | 0.1 | 0.9 | +2.10 | 2106 |
LK8-C120-R | 685 | 3150 | 7.6×10-3 | 32117 | 0.1 | 0.9 | +2.20 | 3280 |
LK8-C135-R | 940 | 2800 | 1.44×10-2 | 38520 | 0.1 | 0.9 | +2.60 | 4971 |
LK8-C55-G | 75 | 8650 | 1.60×10-4 | 5030 | 0.07 | 0.8 | +1.40 | 344 |
LK8-C65-G | 200 | 7350 | 3.55×10-4 | 10260 | 0.08 | 0.8 | +1.50 | 505 |
LK8-C80-G | 405 | 5950 | 1.04×10-3 | 16300 | 0.09 | 0.8 | +1.80 | 1006 |
LK8-C95-G | 560 | 5000 | 2.27×10-3 | 26860 | 0.1 | 0.8 | +2.00 | 1531 |
LK8-C105-G | 655 | 4550 | 3.79×10-3 | 47630 | 0.11 | 0.8 | +2.10 | 2106 |
Note:
Moment ofinertia and mass figures based on the maximum shaft bores.
The maximum speed does not consider dynamic balance.
The elastic value is based on 20°C.
